OH7VL_ant

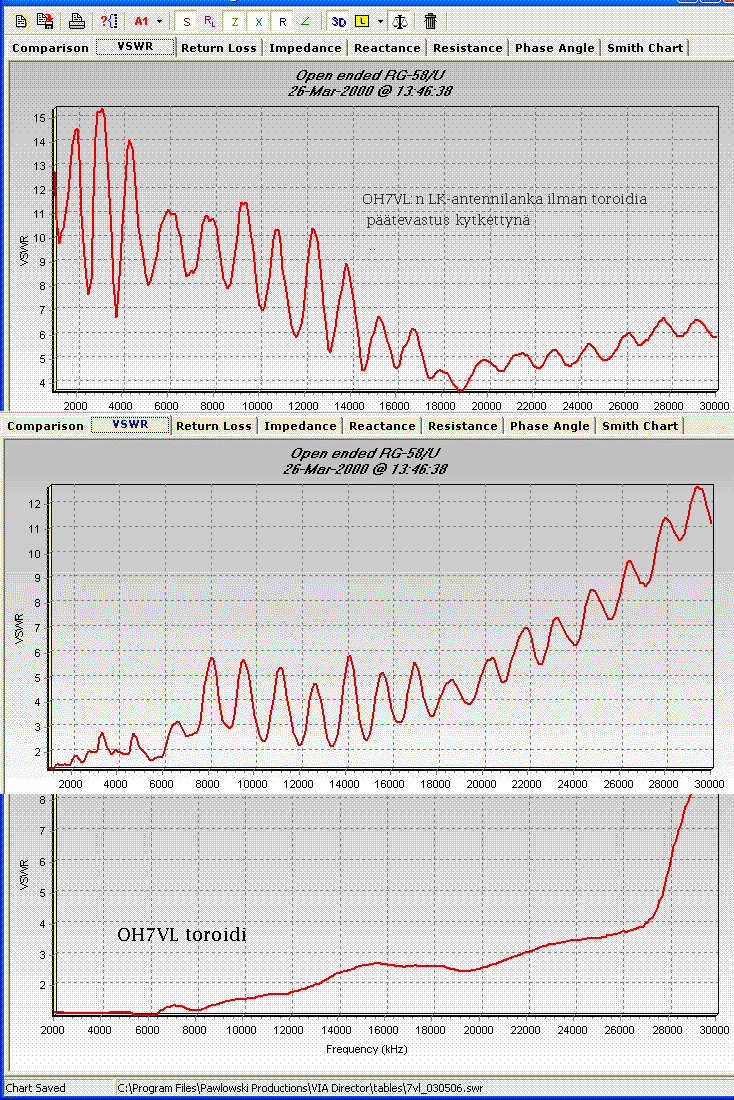

Ylimmässä kuvassa OH7VL pelkkä antennilankasilmukka. Pituus n 2x100m. Päätevastus kiinnitettynä. Alimmaisessa kuvassa toroidi pöydällä mitattuna vastuksen kanssa ilman antennia. KeskellÄ Yläkuva: Antennisilmukka n 2x100 m
Keskikuva: Toroidi (13kierr) kytkettynä
Alakuva: Pelkän toroidin ja vastuksen käyrä
